? ? ? ? KBG/JDG鍍鋅穿線管是使熔融金屬與鐵基體反應(yīng)而產(chǎn)生合金層，從而使基體和鍍層二者相結(jié)合。熱鍍鋅是先將鋼管進(jìn)行酸洗，為了去除鋼管表面的氧化鐵，酸洗后，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進(jìn)行清洗，然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強(qiáng)，使用壽命長等優(yōu)點(diǎn)。鋼管基體與熔融的鍍液發(fā)生復(fù)雜的物理、化學(xué)反應(yīng)，形成耐腐蝕的結(jié)構(gòu)緊密的鋅一鐵合金層。合金層與純鋅層、鋼管基體融為一體。故其耐腐蝕能力強(qiáng)。那么什么才是合格的KBG/JDG鍍鋅穿線管呢？

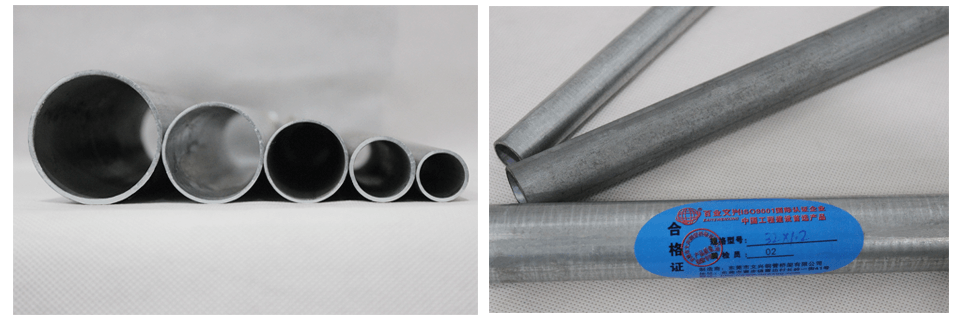

　　KBG/JDG鍍鋅穿線管的要求

　　1、鍍鋅線管的長度為2/3/4m，每批允許體重量不大于總重量5%，長度不小于2m的短尺鋼管。

　　2、定尺長度：
　　鍍鋅鋼管的主尺長度應(yīng)在通常長度范圍內(nèi)其長度允許偏差為+20mm

　　3、.倍尺長度：
　　鍍鋅鋼管的倍尺長度應(yīng)在通常長度范圍內(nèi)其余長允許偏差為+20mm。每個(gè)倍尺應(yīng)留5mm-10mm的切口余量。

　　4、端口要求：
　　端頭形狀鍍鋅鋼管的兩端應(yīng)在鍍鋅前與鋼管軸線切成直角，切口內(nèi)外毛刺高度均不得大于0.5mm。

　　5、制造方法：
　　鍍鋅采用熱浸鍍鋅法。

　　6、力學(xué)性能：
　　鋼管鍍鋅前的力學(xué)性能應(yīng)符合GB3092的規(guī)定。

　　7、鍍鋅層的均勻性
　　鍍鋅鋼管應(yīng)做鍍鋅層均勻性的試驗(yàn)，鋼管試樣在硫酸銅溶液中連續(xù)浸漬5次不得變紅。

　　8、冷彎曲試驗(yàn)
　　公稱口徑不大于50mm的鍍鋅鋼管應(yīng)做冷彎曲試驗(yàn)。彎曲角度為90。彎曲半徑為外徑的8倍。試驗(yàn)時(shí)不帶填充物，試樣焊縫處應(yīng)置于彎曲方向的外側(cè)或上部。試驗(yàn)后，試樣上不應(yīng)有裂縫及鋅層剝落現(xiàn)象。

　　9、表面質(zhì)量
　　鍍鋅鋼管的內(nèi)外表面應(yīng)有完整層，不得有未鍍上鋅的黑斑和氣泡存在。允許有不大的粗糙面和局部的鋅瘤存在。

　　10、鍍鋅層重量

　　鍍鋅層重量平均值應(yīng)不小于500g/㎡，其中任何一個(gè)試樣不得小于480g/㎡。

推薦你看：鍍鋅穿線管工藝要求
